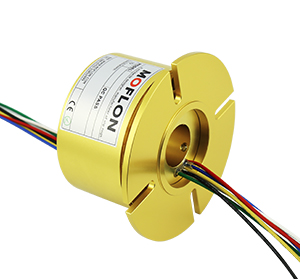

MT2586F系列通孔滑環（空心法蘭導電滑環）

· 轉子帶法蘭, 通孔直徑為25.4mm（適用于<=25.4mm）的標準系列空心法蘭導電滑環。*注意：如需<25.4mm的內孔，可通過加內襯軸套解決。
· 標準化產品，有庫存
· 鍍金環+合金刷（鍍金）
· 支持信號，功率混合傳輸
· 可基于標準型號定制電路數和電流電壓
· 可定制各類通孔滑環，空心法蘭導電滑環等

下載產品手冊下載3D模型

典型應用：

過孔式導電滑環是目前工業滑環里面性價比最高，最暢銷的一個系列產品，主要應用于360度連續旋轉且需要保證電源，信號不能中斷的場合：如各種雷達，安防設備，娛樂設備，各種機器人、機械手，各種浮空器，各種風力發電設備吹瓶機，燈檢機，各種轉臺，游樂游藝設備，虛擬3D，VR設備，車載衛星天線，船載衛星電線，電纜卷筒，擦窗機設備，旋轉餐桌，旋轉舞臺，旋轉屏幕，旋轉餐廳，電動工程機械，最新的VR模擬仿真設備等。；

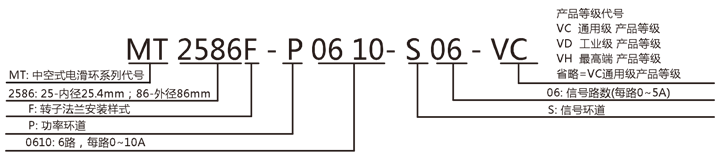

型號訂購說明：

產品等級選型表
產品等級代號	最高轉速	工作壽命	接觸材料
VC（通用級）	250RPM	2000萬轉	貴金屬
VD（工業級）	600RPM	8000萬轉	鍍金-鍍金
VH（高端級）	1000RPM	1.5億轉	金合金

技術規格參數
機械技術指標		電氣技術指標
參數	數值	參數	數值
工作壽命	參考產品選型等級		功率	信號
額定轉速	參考產品選型等級	額定電壓	0~690VAC/VDC	0~440VAC/VDC
工作溫度	-30℃~80℃	絕緣電阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
工作濕度	0~85% RH	導線規格	AWG16#鍍錫鐵氟龍	AWG22#鍍錫鐵氟龍
接觸材料	參考產品等級選型表	導線長度	標準長度300mm（可據要求調整）
殼體材料	鋁合金	絕緣強度	800VAC@50Hz，60s
轉動扭矩	0.1N.m；+0.03N.m/6路	動態電阻變化值	<0.01Ω
防護等級	IP51

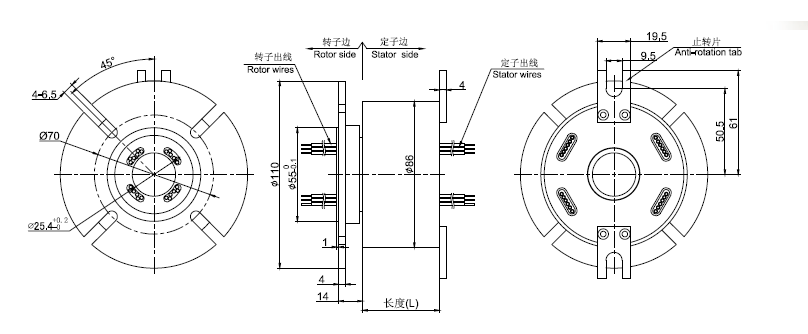

MT2586F系列過孔滑環選型表
型號	10A	信號或5A	長度 L（mm)	型號	10A	信號或5A	長度 L（mm)
MT2586F-S02	0	2	31.6	MT2586-P1210-S12	12	12	106.4
MT2586F-P0210	2	0	31.6	MT2586-P1810-S06	18	6	106.4
MT2586F-S03	0	3	35	MT2586F-P2410	24	0	106.4
MT2586F-P0310	3	0	35	MT2586F-S30	0	30	126.8
MT2586F-S06	0	6	45.2	MT2586F-P0610-S24	6	24	126.8
MT2586F-P0210-S04	2	4	45.2	MT2586F-P1210-S18	12	18	126.8
MT2586F-P0410-S02	4	2	45.2	MT2586F-P1810-S12	18	12	126.8
MT2586F-P0610	6	0	45.2	MT2586F-P2410-S06	24	6	126.8
MT2586F-S12	0	12	65.6	MT2586F-P3010	30	0	126.8
MT2586F-P0210-S10	2	10	65.6	MT2586F-S36	0	36	150.2
MT2586F-P0310-S09	3	9	65.6	MT2586F-P0610-S30	6	30	150.2
MT2586F-P0610-S06	6	6	65.6	MT2586F-P1210-S24	12	24	150.2
MT2586F-P0810-S04	8	4	65.6	MT2586F-P3610	36	0	150.2
MT2586F-P1010-S02	10	2	65.6	MT2586F-S42	0	42	170.6
MT2586F-P1210	12	0	65.6	MT2586F-P0610-S36	6	36	170.6
MT2586F-S18	0	18	86	MT2586F-P1210-S30	12	30	170.6
MT2586F-P0210-S16	2	16	86	MT2586F-S48	0	48	193.2
MT2586F-P0410-S14	4	14	86	MT2586F-P0610-S42	6	42	193.2
MT2586F-P0610-S12	6	12	86	MT2586F-P0910-S39	9	39	193.2
MT2586F-P0810-S10	8	10	86	MT2586F-P1210-S36	12	36	193.2
MT2586F-P1010-S08	10	8	86	MT2586F-P1810-S30	18	30	193.2
MT2586F-P1210-S06	12	6	86	MT2586F-P2410-S24	24	24	193.2
MT2586F-P1410-S04	14	4	86	MT2586F-S60	0	60	234
MT2586F-P1610-S02	16	2	86	MT2586F-P0610-S54	6	54	234
MT2586F-S24	0	24	106.4	MT2586F-P0910-S51	9	51	234
MT2586F-P0410-S20	4	20	106.4	MT2586F-P1210-S48	12	48	234
MT2586F-P0610-S18	6	18	106.4	MT2586F-S72	0	72	277.8
