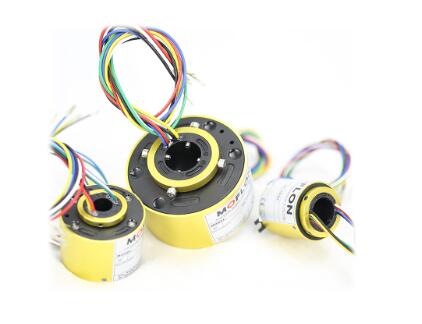

電氣滑環是由旋轉(轉子)和靜止(定子)部件組成的機電裝置。它們允許信號和動力從轉子傳輸到定子。然而，越來越多的數據，特別是高速或高通道計數的數據，通過光纖和光纖滑環，即電滑環的光學對應物傳輸。在移動或旋轉系統的動力傳輸中，電氣滑環仍然是必不可少的。根據滑環的刷型和機械結構，滑環有很多種。每種設計都適合特定的特殊應用。有些人比其他人更受歡迎。我們將在本文中討論每種類型的優缺點。
.jpg)
刷絲技術
刷絲是一種將電流傳導到滑環運動部件的裝置。運動部件通常是環形導體。滑環設計中常見以下刷絲/接觸類型/材料。沒有單一樣式材質可以解決所有問題。大多數制造商在一臺設備中提供多種材料樣式或它們的混合物，以滿足不同行業復雜需求的挑戰。
環上墊刷(銀石墨)：
石墨顆粒分散在銀的基體中。銀通常和石墨結合在一起，形成連續的高導電性路徑，并且具有低電壓降。石墨因起弧而燒壞。銀具有抗氧化性，能在停機時保持接觸面清潔。這些特性使銀-石墨電刷在高電流密度條件下性能良好。
刷墊的形狀通常是一個小矩形，接觸面是圓柱形的，與匹配的環提供了完美的界面。接觸壓力來自彈性金屬片或焊盤上的壓縮彈簧。配對環的材料通常是銀幣。圓柱接觸界面使這種設計具有較大的接觸面，是大電流應用的良好選擇。
環上的細絲/鋼絲刷：
另一種選擇是一組合金形成單絲或多絲刷。匹配環材料也是合金。單絲/鋼絲刷與匹配環的接觸面相對較小。為了克服這一點，制造商通常會在活塞環上形成環形凹槽。它將接觸從一個點轉換為一個拱，極大地增加了接觸面。即使如此，電流容量也相對較低(不到幾安培)。
這種設計成本極低，通常用于低功率和信號傳輸。
當多根電線組合成一束電刷時，表面接觸會大大增加�？梢詡鬏敻叩碾娏鳌－h(huán)形槽不僅提供了更大的接觸面，而且還防止了導線偏離軌道。這種結構以其低成本、高性能的綜合效益近年來受到了許多用戶的青睞。也有關于低磨損碎片產生和低維護的報告。
無刷/滾圈：
柔性環不依賴于環和刷之間的滑動運動，而是連接外環和內環。柔性環的移動非常類似于滾珠軸承中的滾珠，允許通過旋轉界面(滾動接觸)傳輸電力和信號，降低噪音并減少顆粒生成。這種設計大大減少了摩擦和磨損。因此，它們可以以更高的速度運行，持續時間更長。它們被稱為無刷滑環或滾環滑環。
